380V Divar quraşdırılmış aktiv harmonik filtr
Geya, Qabaqcıl texnologiya ilə Çin fabrikimizdə hazırlanmış və istehsal olunan 380V divar quraşdırılmış aktiv harmonik filtrini təklif edir. Yüksək səmərəli, quraşdırmaq asandır və müxtəlif tətbiqlər üçün etibarlıdır. Daha çox məlumat üçün indi bizimlə əlaqə saxlayın və ən yaxşı sövdələşmə əldə edin!
380V Divar quraşdırılmış aktiv harmonik filtr (AHF) üç fazalı dörd teldən (3P4W) və üç fazalı üç tel (3p3w) 380V güc sistemlərində harmonik azaldılması üçün möhkəm bir həll təklif edir. İnkişaf etmiş DSP + CPLD rəqəmsal nəzarət və üç səviyyəli bir topologiyadan istifadə edən bu boşluq qənaət bölməsi dəqiq harmonik cari kompensasiya verir. Əsas xüsusiyyətlərə geniş bir harmonik süzgəc çeşidi (2-ci ilə 50-dən 50-ə qədər harmonik), yüksək süzgəc nisbəti (95% -ə qədər) və rahat paralel əlaqə və təmir üçün modul dizayn daxildir. Müxtəlif cari reytinqlərdə (25A-dan 150a qədər) mövcuddur, 380V-dən 150-yə quraşdırılmış AHF, tələb olunan sənaye mühitində sabit və səmərəli enerji keyfiyyətini təmin edir.
Modelin təsviri:
| Gy | Ahf | 0.4 | 50a | / | 4l | W |
| Müəssisə kodu | Aktiv harmonik filtr | Gərginlik 0.4: 380v ± 20% |
Qiymətləndirilən tutum (Kvar) 25/50/75 / 100/150a | 3L: Üç fazalı üç tel 4L: Üç fazalı dörd tel |
W: Divar quraşdırılmışdır |
Xüsusiyyətlər:
● DSP + CPLD istifadə edin Bütün rəqəmsal nəzarət nüvəsi, üç səviyyəli topology texnologiyası, Harmonik cərəyanın dəqiq kompensasiyasına nail olmaq üçün qabaqcıl harmonik aşkarlama alqoritmi və pwM nəzarət strategiyası.
● Birdən çox modulun paralel bağlantısını asanlaşdıran modul dizaynı qəbul edin, az yer tutur və qorumaq asandır.
● Müstəqil hava kanallarının və müstəqil anbarların struktur dizaynı avadanlıqların sabit işləməsini təmin edir.
● Harmonikaları 2-dən 50-ə qədər harmonikaya qədər geniş hardenicsdə süzə bilər və eyni zamanda üç fazalı balanssızlıq problemini həll edə bilər.
● Harmonik filtrləmə dərəcəsi yüksəkdir. Gücü imkan verirsə, harmonik cari filtrləmə dərəcəsi 95% qədər ola bilər. Avadanlıqların uzunmüddətli sabit işləməsini təmin etmək üçün 100% cari məhdudlaşdırıcı çıxışı seçin.
Proqramlar:
380V Divar quraşdırılmış aktiv harmonik filtrlər bir sıra sənaye tətbiqlərində enerji keyfiyyətinin qorunması üçün vacibdir:
● Sənaye avtomatlaşdırılması:Həssas avtomatlaşdırma avadanlıqlarını qorumaq və dəyişən tezlikli sürücülərin (VFD), robototexnika və digər kritik yüklərin etibarlı işləməsini təmin etmək.
● İstehsal zavodları:Harmonik təhrifini minimuma endirməklə enerji keyfiyyətinin yaxşılaşdırılması və enerji xərclərinin azaldılması.
● Məlumat mərkəzləri:Tənqidi IT infrastrukturu üçün təmiz güc təmin etmək və enerji dalğalanması səbəbindən məlumat itkisinin qarşısını almaq.
● Neft və qaz sənayesi:Sərt mühitlərdə nasoslar, kompressorlar və digər zəruri avadanlıqların etibarlı işləməsini təmin etmək.
● Bərpa olunan enerji sistemləri:Güc keyfiyyəti və sabitliyini qoruyarkən bərpa olunan enerji mənbələrini şəbəkəyə inteqrasiya etmək.
380V Divar quraşdırılmış aktiv harmonik filtrlər üç fazalı 380V tətbiqlərdə güc keyfiyyətini optimallaşdırmaq üçün etibarlı və effektiv bir həll təqdim edir.
Texniki parametrlər:
| 220V seriyası | 380V seriyası | 500v seriyası | 690V seriyası | ||
| Hündürlük | <2000m, 2000m-dən yuxarı, GB / T3859.2 görə Dirt | ||||
| Ətraf mühit temperaturu | -20 ~ + 50 ℃ | ||||
| Nisbi rütubət | ≤90%, aylıq minimum temperatur 25 ℃ olduqda səthdə kondensasiya yoxdur | ||||
| Çirklənmə səviyyəsi | Aşağıdakı III səviyyə | ||||
| Əməliyyat gərginliyi | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| İş tezliyi | 50hz ± 5% | ||||
| Kompensasiya cərəyanı | 25a | 25/50/75/100/100/10a | 100a | 100a | |
| Grid quruluşu | L / n | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| Paralel olaraq qoşulmuş vahidlərin sayı | Umited | ||||
| Ümumi maşın səmərəliliyi | ≥97% | ||||
| Grid quruluşu | 32khz | 16KHz | 12.8khz | 12.8khz | |
| Kompensasiya diapazonu | 2 ~ 50 vaxt, tək kompensasiya dərəcəsi tənzimlənir | ||||
| Funksiya seçimi | Reaktiv güc | Reaktiv güc, reaktiv güc + asimmetriya | |||
| Reaktiv güc kompensasiya dərəcəsi | ≥95% | > 92% | |||
| Neytral süzgəc qabiliyyəti | Neytral xətt süzgəc qabiliyyəti faza süzgəcinin olması üçün 3 dəfədir | ||||
| Tam cavab vaxtı | <10ms | <40ms | <40ms | <40ms | |
| Səs-küy | ≤60db | ≤60db | ≤65db | ≤65db | |
| Nəzarət üsulu | 2 tərəfli RS485 interfeysi (GPRS / WiFi dəstəkləyir) | ||||
| Qoruma | Aşırı yükləmə, proqram / aparat həddindən artıq, grid həddindən artıq və sarsılmaz, güc çatışmazlığı, üstündən, tezlikli anormallıq qorunması və s. | Aşırı yükləmə, proqram təminatı / aparat həddindən artıq, grid həddindən artıq və sarsılmaz, grid gərginlik dengesizliyi, elektrik kəsilməsi, üstündən, tezlikli anormallıq, qısa dövrə qorunması və s. | |||
| Quraşdırma metodu | Raf / Divar quraşdırılmışdır | Rəf | |||
| Gələnlər | Geri gələn (rack tipi), yuxarı gələn (divar quraşdırılmış) | Geri gələn xətt | |||
| Qoruma səviyyəsi | IP20 | ||||

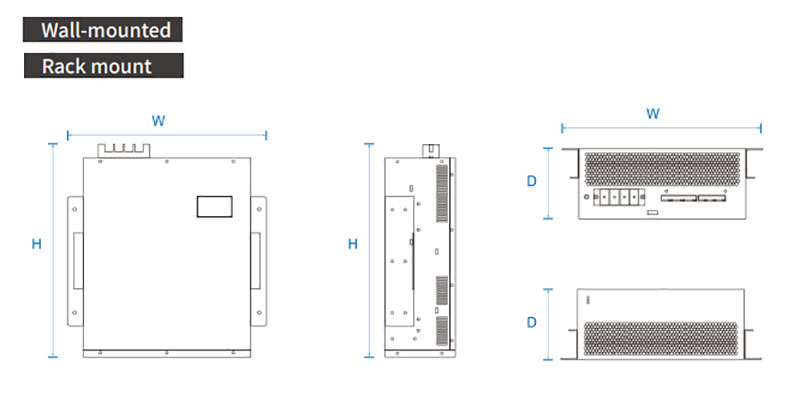

Model və spesifikasiyası:
| Modellər | ||||
|---|---|---|---|---|
| Model nömrəsi | Rated Cari (A) | Sistem gərginliyi (v) | Ölçülər (D * W * H) | Soyutma üsulu |
| Gy apf-0.22-25a / 2l-r / w | 25 | 220 | 220 * 330 * 160mm | Məcburi hava soyuducu |
| Gy apf-0.4-25a / 4l-r / w | 25 | 380 ± 20% | 460 * 490 * 89mm | |
| Gy apf-0.4-50a / 4l-r / w | 50 | 380 ± 20% | 460 * 490 * 89mm | |
| Gy apf-0.4-75a / 4l-r / w | 75 | 380 ± 20% | 500 * 510 * 190mm | |
| Gy apf-0.4-100a / 4l-r / w | 100 | 380 ± 20% | 500 * 550 * 240mm | |
| Gy apf-0.4-150a / 4l-r / w | 150 | 380 ± 20% | 500 * 550 * 240mm | |
| Gy apf-0.5-100a / 4l-r / w | 100 | 500 × 20% | 495 * 675 * 275mm | |
| Gy apf-0.69-100a / 4l-r / w | 100 | 690 ± 20% | 495 * 675 * 275mm | |
