Tək fazalı şkaf tipli aktiv harmonik filtr
Geya, Çində peşəkar tək mərhələli şkaf tipli aktiv harmonik filtr istehsalçısıdır. Rəqəmsal nəzarət, bir şkaf örtüyü və ahəngdarlığı 50-ci sıraya qədər azaldır. Ticarət binaları, sənaye, tibb müəssisələri və yaşayış tətbiqləri üçün idealdır. Ticarət binaları, sənaye, tibb müəssisələri və yaşayış tətbiqləri üçün idealdır.
Tək fazalı şkaf tipli aktiv harmonik filtr (APF) bir fazalı elektrik sistemlərində harmonik azaldılması üçün möhkəm bir həll təklif edir. DSP + CPLD Rəqəmsal İdarəetmə Core və qabaqcıl filtrləmə alqoritmlərindən istifadə edərək, bu kabinet tipli APF, harmonik cərəyanları 50-ci sıraya qədər azaldır. Onun modul dizaynı paralel bağlantı yolu ilə çevik potensialın genişləndirilməsinə imkan verir. APF tələbkar mühitlərdə etibarlı bir əməliyyat üçün möhkəm bir kabinet əlavəsi və məcburi hava soyutma xüsusiyyətlərinə malikdir. Mövcud modellər və imkanlar olan bir sıra modellər və imkanlar olan bir fazalı şkaf tipli aktiv harmonik filtr müxtəlif tətbiqlər üçün effektiv enerji keyfiyyətinin yaxşılaşdırılmasını təmin edir.
Modelin təsviri:
| Gy | Bir kəsin aparılması | 0.4 | 50a | / | 4l | C |
| Müəssisə kodu | Aktiv harmonik filtr | Gərginlik 0.22: 220v |
Qiymətləndirilmiş tutum (Kvar) 25a | 2L: tək fazalı | C: Kabineti |
Xüsusiyyətlər:
● DSP + CPLD istifadə edin Bütün rəqəmsal nəzarət nüvəsi, üç səviyyəli topology texnologiyası, Harmonik cərəyanın dəqiq kompensasiyasına nail olmaq üçün qabaqcıl harmonik aşkarlama alqoritmi və pwM nəzarət strategiyası.
● Birdən çox modulun paralel bağlantısını asanlaşdıran modul dizaynı qəbul edin, az yer tutur və qorumaq asandır.
● Müstəqil hava kanallarının və müstəqil anbarların struktur dizaynı avadanlıqların sabit işləməsini təmin edir.
● Harmonikaları 2-dən 50-ə qədər harmonikaya qədər geniş hardenicsdə süzə bilər və eyni zamanda üç fazalı balanssızlıq problemini həll edə bilər.
● Harmonik filtrləmə dərəcəsi yüksəkdir. Gücü imkan verirsə, harmonik cari filtrləmə dərəcəsi 95% qədər ola bilər. Avadanlıqların uzunmüddətli sabit işləməsini təmin etmək üçün 100% cari məhdudlaşdırıcı çıxışı seçin.
Proqramlar:
Tək fazalı şkaf tipli aktiv harmonik filtrlər müxtəlif sektorlardakı harmonik təhrif problemlərinə müraciət edir:
● Ticarət binaları:İşıqlandırma, HVAC sistemləri və ofis avadanlıqları kimi bir fazalı yüklərdən ahəngdarlığı azaltmaq.
● Sənaye obyektləri:Bir fazalı avadanlıq və sənaye şəraitində proseslər üçün güc keyfiyyətinin yaxşılaşdırılması.
● Tibb vasitələri:Harmonik təhrifdən həssas tibbi avadanlıqların bir fazalı elektrik sistemlərində qorunması.
● Yaşayış tətbiqləri (yüksək güc):Əhəmiyyətli bir fazalı qeyri-xətti yüklərlə evlərdə harmonik məsələlərə müraciət etmək.
Tək fazalı şkaf tipli aktiv harmonik filtrlər, bir fazalı tətbiqlər üçün optimal güc keyfiyyətinin təmin edilməsi, hədəflənmiş harmonik azaldılması təmin edir.
Texniki parametrlər:
| 220V seriyası | 380V seriyası | 500v seriyası | 690V seriyası | ||
| Hündürlük | <2000m, 2000m-dən yuxarı, GB / T3859.2 görə Dirt | ||||
| Ətraf mühit temperaturu | -20 ~ + 50 ℃ | ||||
| Nisbi rütubət | ≤90%, aylıq minimum temperatur 25 ℃ olduqda səthdə kondensasiya yoxdur | ||||
| Çirklənmə səviyyəsi | Aşağıdakı III səviyyə | ||||
| Əməliyyat gərginliyi | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| İş tezliyi | 50hz ± 5% | ||||
| Kompensasiya cərəyanı | 25a | 25/50/75/100/100/10a | 100a | 100a | |
| Grid quruluşu | L / n | 3p3w / 3p4w | 3p3w / 3p4w | 3p3w / 3p4w | |
| Vahidlərin sayı paralel olaraq bağlıdır |
Umited | ||||
| Ümumi maşın səmərəliliyi | ≥97% | ||||
| Grid quruluşu | 32khz | 16KHz | 12.8khz | 12.8khz | |
| Kompensasiya diapazonu | 2 ~ 50 vaxt, tək kompensasiya dərəcəsi tənzimlənir | ||||
| Funksiya seçimi | Reaktiv güc | Reaktiv güc, reaktiv güc + asimmetriya | |||
| Reaktiv güc kompensasiya dərəcəsi |
≥95% | > 92% | |||
| Neytral süzgəc qabiliyyətlilik |
Neytral xətt süzgəc qabiliyyəti faza süzgəcinin olması üçün 3 dəfədir | ||||
| Tam cavab vaxtı | <10ms | <40ms | <40ms | <40ms | |
| Səs-küy | ≤60db | ≤60db | ≤65db | ≤65db | |
| Nəzarət üsulu | 2 tərəfli RS485 interfeysi (GPRS / WiFi dəstəkləyir) | ||||
| Qoruma | Aşırı yükləmə, proqram / aparat həddindən artıq, grid həddindən artıq və sarsılmaz, güc çatışmazlığı, üstündən, tezlikli anormallıq qorunması və s. | Aşırı yükləmə, proqram təminatı / aparat həddindən artıq, grid həddindən artıq və sarsılmaz, grid gərginlik dengesizliyi, elektrik kəsilməsi, üstündən, tezlikli anormallıq, qısa dövrə qorunması və s. | |||
| Quraşdırma metodu | Raf / Divar quraşdırılmışdır | Rəf | |||
| Gələnlər | Geri gələn (rack tipi), yuxarı gələn (divar quraşdırılmış) | Geri gələn xətt | |||
| Qoruma səviyyəsi | IP20 | ||||
Model və spesifikasiyası:

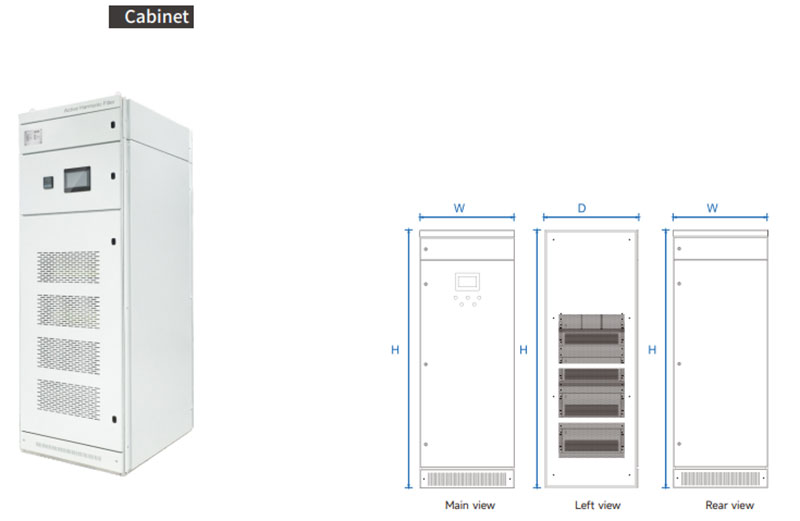

| Kabin cihazının modeli | ||||
|---|---|---|---|---|
| Model nömrəsi | Kompensasiya gücü (kvar) | Sistem gərginliyi (v) | Ölçülər (D * W * H) | Soyutma üsulu |
| Gy apf-0.4-100a / 4l-c | 100 | 380 ± 20% | 800 * 1000 * 2200mm | Məcburi hava soyuducu |
| Gy apf-0.4-150a / 4l-c | 150 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-200a / 4l-c | 200 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-250a / 4l-c | 250 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-300a / 4l-c | 300 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.4-400a / 4l-c | 400 | 380 ± 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.5-300a / 4l-c | 300 | 500 × 20% | 800 * 1000 * 2200mm | |
| Gy apf-0.69-300a / 4l-c | 300 | 690 ± 20% | 800 * 1000 * 2200mm | |
