Üç fazalı dörd telli rack montaj statik var generator

Üç fazalı dörd telli Rack Mount Static Var Generator, səmərəli gərginlik tənzimlənməsi və güc amilinin düzəldilməsini istəyən müəssisələr üçün ən yüksək bir həlldir. Geya, etibarlı bir istehsalçı olaraq, yüksək performanslı sənaye sahələrinin tələblərini ödəmək üçün hazırlanmış etibarlı avadanlıq təqdim edirik. Statik var generatorumuzla, sabit enerji paylamasını təmin edə, enerji istehlakını azalda və ümumi sistem səmərəliliyini artıra bilərsiniz. Bu gün bu qabaqcıl texnologiya ilə əməliyyatlarınızı təkmilləşdirin!

Sorğu göndərin

Məhsul təsviri

Üç fazalı dörd telli Rack Mount Static Var Generator (SVG) üç fazalı 380V dörd telli elektrik sistemləri üçün dinamik reaktiv güc kompensasiyası və yük balansını təklif edir. Bu SVG, DSP + CPLD rəqəmsal idarəsindən istifadə edir və 10ms altında tam cavab vaxtına nail olmaqla dəqiq və sürətli kompensasiya üçün üç səviyyəli topologiyadan istifadə edir. Standart 19 düymlük raflar üçün hazırlanmış, Rack Mount konfiqurasiyası məkandan səmərəli və möhkəm bir həll təqdim edir. Bir sıra imkanlarda (15Kvar, 35 kvar, 50kvar, 75kvar və 100kvar) mövcuddur, bu SVG, reaktiv güc balanslandırır və dörd telli sistemlərdə neytral cərəyanlara səbəb olur.

Modelin təsviri:

Gy	Svg	0.4	50k	/	4l	R
Müəssisə kodu	Statik var generatoru	Gərginlik 0.22: 220v 0.4: 380v ± 20% 0.5: 500v ± 20% 0.69: 690v ± 20%	Qiymətləndirilmiş tutum (Kvar) 5/15/5/5/5/5/75 / 100kvar		4L: Üç fazalı dörd tel	R: raf montajı

Xüsusiyyətlər:

● DSP + CPLD-dən istifadə edin Bütün rəqəmsal idarəetmə nüvəsi, üç səviyyəli topology texnologiyası, inkişaf etmiş reaktiv güc aşkarlanması Alqoritm və pwM nəzarət strategiyası və reaktiv gücün düzgün kompensasiyasına nail olmaq üçün.
● Birdən çox modulun paralel bağlantısını asanlaşdıran modul dizayn, kiçik yer tutur və qorumaq asandır.
● Müstəqil hava kanallarının və müstəqil anbarların struktur dizaynı avadanlıqların sabit işləməsini təmin edir.
● İnduktiv reaktiv güc və kapasitiv reaktiv gücü üçün tam diapazon dinamik kompensasiyanı həyata keçirin və eyni zamanda üç fazalı balanssızlıq problemini həll edin.
● Yük üçün dinamik cavab sürəti, təsir yüklərinin reaktiv gücü üçün dinamik və dəqiq təzminat əldə edə biləcək millisancond səviyyəsindədir.

Proqramlar:

Üç fazalı dörd telli Rack Mount Static Var generatorları, dörd telli sistemlərdə hərtərəfli reaktiv güc nəzarət və neytral cari idarəetmə tələb edən tətbiqlər üçün idealdır:

● Balanssız yük kompensasiyası (üç fazalı):Üç fazalı dörd telli sistemdə balanssız yükləri səmərəli şəkildə kompensasiya edərək, sabit gərginliyi təmin edir və neytral cərəyanı azaldır.
● Harmonik yumşalma (dörd telli sistem):Dörd telli sistemdəki harmonik təhrifini minimuma endirmək, güc keyfiyyətinin yaxşılaşdırılması və həssas avadanlıqların qorunması.
● Məlumat Mərkəzi Güc Optimallaşdırılması:Dörd telli güc paylama sistemləri olan məlumat mərkəzlərində enerji keyfiyyətinin və sabitliyin artırılması.
● Bərpa olunan enerji inteqrasiyası (dörd tel):Dörd telli sistemlərdə bərpa olunan enerji mənbələrinin, grid sabitliyini və gücünü qorumaq üçün dəstəklənən enerji mənbələrinin sorunsuz inteqrasiyasını dəstəkləmək.

Üç fazalı dörd telli Rack Mount Static Var generatorları güc keyfiyyətini optimallaşdırmaq, neytral cərəyanları idarə etmək və üç fazalı 380V dörd telli elektrik sistemlərində enerji səmərəliliyinin yaxşılaşdırılması üçün hərtərəfli bir həll təqdim edir.

Three-phase Four-wire Rack Mount Static Var Generator

Texniki parametrlər:

	220V seriyası	380V seriyası		500v seriyası		690V seriyası
Hündürlük	<2000m, 2000m-dən yuxarı, GB / T3859.2 görə Dirt
Ətraf mühit temperaturu	-20 ~ + 50 ℃
Nisbi rütubət	≤90%, aylıq minimum temperatur 25 ℃ olduqda səthdə kondensasiya yoxdur
Çirklənmə səviyyəsi	Aşağıdakı III səviyyə
Əməliyyat gərginliyi	AC220V ± 20%	AC380V ± 20%		AC500V ± 20%		AC690V ± 20%
İş tezliyi	50hz ± 5%
Qiymətləndirilmiş kompensasiya qabiliyyəti	5Kvar	15/55/50/ 75 / 100kvar		90Kvar		120kvar
Grid quruluşu	L / n	3p3w / 3p4w
Paralel olaraq qoşulmuş vahidlərin sayı	Umited
Ümumi maşın səmərəliliyi	≥97%
Yandırma tezliyi	32khz	16KHz		12.8khz		12.8khz
Funksiya seçimi	Reaktiv güc	Reaktiv po wer, reaktiv po wer + balanssızlıq
Reaktiv güc kompensasiya dərəcəsi	≥99%	> 95%
Tam cavab vaxtı	<10ms
Səs-küy	≤60db	≤60db		≤65db		≤65db
Nəzarət üsulu	2 tərəfli RS485 interfeysi (GPRS / WiFi dəstəkləyir)
Qoruma	Aşırı yükləmə, proqram / aparat həddindən artıq, grid həddindən artıq və sarsılmaz, güc çatışmazlığı, üstündən, tezlikli anormallıq qorunması və s.		Aşırı yükləmə, proqram / aparat həddindən artıq, grid aşırma və sarsılmaz, grid gərginlik dengesizliyi, güc çatışmazlığı, üst-üstə düşən, tezlikli anormallıq, vurulmuş dövrə qorunması və s.
Quraşdırma metodu	Raf / Divar quraşdırılmışdır				Rəf
Gələnlər	Geri gələn (rack tipi), yuxarı gələn (divar quraşdırılmış)				Geri gələn xətt
Qoruma səviyyəsi	IP20

Model və spesifikasiyası:

Three-phase Four-wire Rack Mount Static Var Generator

Modellər

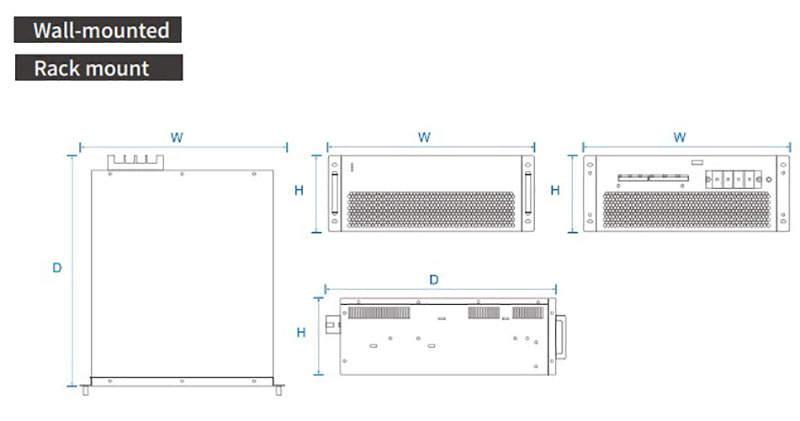

Model nömrəsi	Kompensasiya gücü (kvar)	Sistem gərginliyi (v)	Ölçülər (D * W * H)	Soyutma üsulu
Gy svg-0.22-5k / 2l-r / w	5	220	220 * 330 * 160mm	Məcburi hava soyuducu
Gy svg-0.4-15k / 4l-r / w	15	380 × 20%	460 * 490 * 89mm
Gy svg-0.4-35k / 4l-r / w	35	380 × 20%	460 * 490 * 89mm
Gy svg-0.4-50k / 4l-r / w	50	380 × 20%	500 * 510 * 190mm
Gy svg-0.4-75k / 4l-r / w	75	380 × 20%	500 * 550 * 240mm
Gy svg-0.4-100k / 4l-r / w	100	380 × 20%	500 * 550 * 240mm
Gy svg-0.5-90k / 4l-r / w	90	500 × 20%	495 * 675 * 275mm
Gy svg-0.69-120k / 4l-r / w	120	690 ± 20%	495 * 675 * 275mm
