Divar quraşdırılmış Ətraflı Statik Var Generator
Geya, aparıcı Çin divar quraşdırılmış mühüm statik var generator istehsalçısıdır. Rəqəmsal nəzarətdən istifadə edir, sürətli cavab (<10M), balanssızlığı düzəldir və güc amilini yaxşılaşdırır. Yaşayış, sənaye və bərpa olunan enerji tətbiqləri üçün idealdır.
Advance Static Var Generator: GY Asvg seriyası dinamik reaktiv güc kompensasiyası üçün inkişaf etmiş bir həlldir. Bu divar quraşdırılmış ASVG, dəqiq və sürətli reaktiv güc nəzarətinə imkan verən GRID-ə bənzər bir gərginlik tipli inverterdən istifadə edir. Onun DSP + CPLD rəqəmsal nüvəsi, üç səviyyəli topologiyası və inkişaf etmiş alqoritmlər dəqiq kompensasiyanı təmin edir, üç feçe balanssızlığı və güc amilini inkişaf etdirir. Cavab müddəti 10 m-dən az olan, dəyişkən yükləri olan tətbiqlər üçün idealdır. Yaşayış, sənaye və bərpa olunan enerji tətbiqləri üçün uyğundur.
Modelin təsviri:
| Gy | Asvg | 0.4 | 50k | / | 4l | W |
| Müəssisə kodu | Avans statik var generatoru | Gərginlik 0.22: 220v 0.4: 380v ± 20% 0.5: 500v ± 20% 0.69: 690v ± 20% |
Qiymətləndirilmiş tutum (Kvar) 5/15/5/5/5/5/75 / 100kvar | 2L: tək fazalı 3L: Üç fazalı üç tel 4L: Üç fazalı dörd tel |
W: Divar quraşdırılmışdır |
Xüsusiyyətlər:
● DSP + CPLD-dən istifadə edin Bütün rəqəmsal idarəetmə nüvəsi, üç səviyyəli topology texnologiyası, inkişaf etmiş reaktiv güc aşkarlanması Alqoritm və pwM nəzarət strategiyası və reaktiv gücün düzgün kompensasiyasına nail olmaq üçün.
● Birdən çox modulun paralel bağlantısını asanlaşdıran modul dizayn, kiçik yer tutur və qorumaq asandır.
● Müstəqil hava kanallarının və müstəqil anbarların struktur dizaynı avadanlıqların sabit işləməsini təmin edir.
● İnduktiv reaktiv güc və kapasitiv reaktiv gücü üçün tam diapazon dinamik kompensasiyanı həyata keçirin və eyni zamanda üç fazalı balanssızlıq problemini həll edin.
● Yük üçün dinamik cavab sürəti, təsir yüklərinin reaktiv gücü üçün dinamik və dəqiq təzminat əldə edə biləcək millisancond səviyyəsindədir.
Proqramlar:
Advance Static Var Generator, yaşayış güc paylama sistemi, drenaj və kanalizasiya təmizlənməsi sənayesi, photovoltaik sənayesi, kimya sənayesi, kimya sənayesi, metallurgiya, tökmə və sement sənayesi, kömür və mədən sənayesi, avtomobil istehsal sənayesi və s.
Texniki parametrlər:
| 220V seriyası | 380V seriyası | 500v seriyası | 690V seriyası | |||
| Hündürlük | <2000m, 2000m-dən yuxarı, GB / T3859.2 görə Dirt | |||||
| Ətraf mühit temperaturu | -20 ~ + 50 ℃ | |||||
| Nisbi rütubət | ≤90%, aylıq minimum temperatur 25 ℃ olduqda səthdə kondensasiya yoxdur | |||||
| Çirklənmə səviyyəsi | Aşağıdakı III səviyyə | |||||
| Əməliyyat gərginliyi | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| İş tezliyi | 50hz ± 5% | |||||
| Qiymətləndirilmiş kompensasiya qabiliyyəti | 5Kvar | 15/55/50/ 75 / 100kvar | 90Kvar | 120kvar | ||
| Grid quruluşu | L / n | 3p3w / 3p4w | ||||
| Paralel olaraq qoşulmuş vahidlərin sayı | Umited | |||||
| Ümumi maşın səmərəliliyi | ≥97% | |||||
| Yandırma tezliyi | 32khz | 16KHz | 12.8khz | 12.8khz | ||
| Funksiya seçimi | Reaktiv güc | Reaktiv po wer, reaktiv po wer + balanssızlıq | ||||
| Reaktiv güc kompensasiya dərəcəsi | ≥99% | > 95% | ||||
| Tam cavab vaxtı | <10ms | |||||
| Səs-küy | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Nəzarət üsulu | 2 tərəfli RS485 interfeysi (GPRS / WiFi dəstəkləyir) | |||||
| Qoruma | Aşırı yükləmə, proqram / aparat həddindən artıq, grid həddindən artıq və sarsılmaz, güc çatışmazlığı, üstündən, tezlikli anormallıq qorunması və s. | Aşırı yükləmə, proqram / aparat həddindən artıq, grid aşırma və sarsılmaz, grid gərginlik dengesizliyi, güc çatışmazlığı, üst-üstə düşən, tezlikli anormallıq, vurulmuş dövrə qorunması və s. | ||||
| Quraşdırma metodu | Raf / Divar quraşdırılmışdır | Rəf | ||||
| Gələnlər | Geri gələn (rack tipi), yuxarı gələn (divar quraşdırılmış) | Geri gələn xətt | ||||
| Qoruma səviyyəsi | IP20 | |||||
Model və spesifikasiyası:
| Modellər | ||||
|---|---|---|---|---|

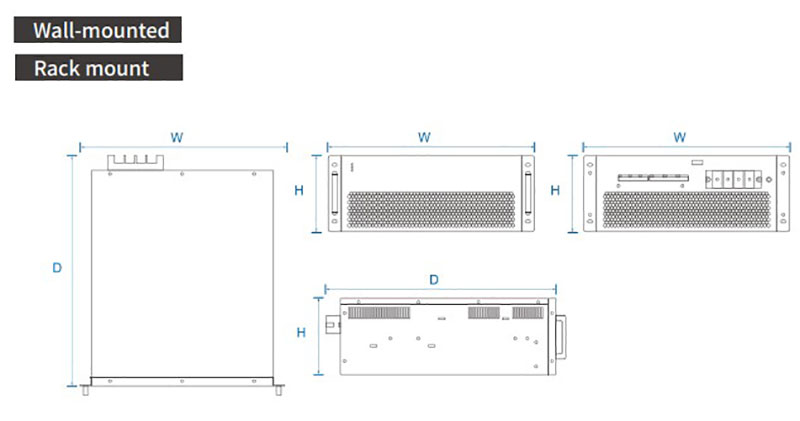

| Model nömrəsi | Kompensasiya gücü (kvar) | Sistem gərginliyi (v) | Ölçülər (D * W * H) | Soyutma üsulu |
| Gy asvg-0.22-5k / 2l-r / w | 5 | 220 | 220 * 330 * 160mm | Məcburi hava soyuducu |
| Gy asvg-0.4-15k / 4l-r / w | 15 | 380 × 20% | 460 * 520 * 89mm | |
| Gy asvg-0.4-35k / 4l-r / w | 35 | 380 × 20% | 460 * 520 * 89mm | |
| Gy asvg-0.4-50k / 4l-r / w | 50 | 380 × 20% | 500 * 540 * 190mm | |
| Gy asvg-0.4-75k / 4l-r / w | 75 | 380 × 20% | 500 * 580 * 240mm | |
| Gy asvg-0.4-100k / 4l-r / w | 100 | 380 × 20% | 500 * 580 * 240mm | |
| Gy asvg-0.5-90k / 4l-r / w | 90 | 500 × 20% | 495 * 675 * 275mm | |
| Gy asvg-0.69-120k / 4l-r / w | 120 | 690 ± 20% | 495 * 675 * 275mm | |
